2300，2300/20-00，2300/25-00

2300产品描述
2300振动监测器为较不关键和备用的机械提供经济有效的连续振动监测和保护能力。它们被专门设计用于持续监测和保护各种工业中必要的中低临界机械，包括：石油和天然气、发电、水处理、纸浆和造纸、制造、采矿、水泥和其他行业。

2300振动监测器提供振动监测和高振动水平报警。它们包括来自各种加速度计的两个地震或接近测量输入通道，测速器和接近器类型，用于时间同步测量的速度输入通道，以及继电器触点的输出。2300/20显示器具有可配置的4-20 mA输出，其接口更多地指向DCS。2300/25监视器的特点是系统1为趋势主SPA接口的经典连接，使用户能够利用现有的DSM SPA基础设施。

2300振动监测器被设计用于使用广泛的机器列车或单个外壳，其中传感器点计数适合监测器的通道计数，并在那里需要先进的信号处理。

2300监测器主要特点：

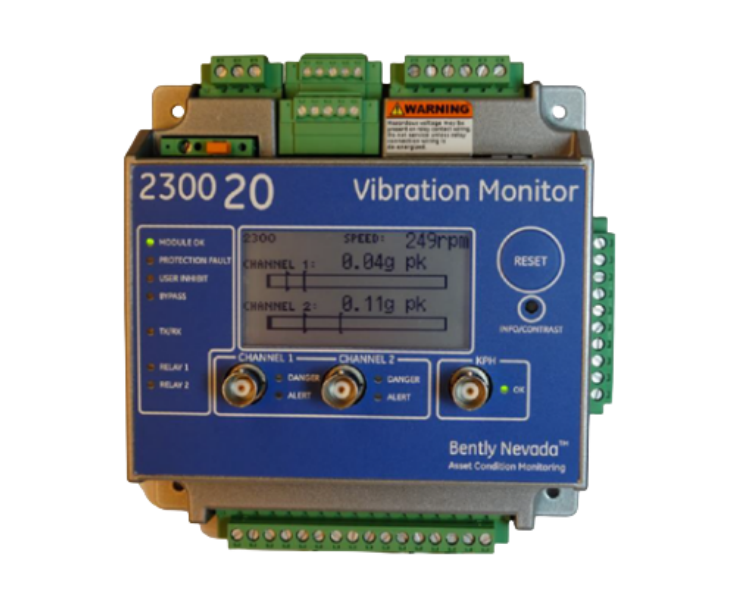

2300/20

两路4-20mA输出

• 两路可编程继电器输出

• “本特利内华达监测器组态软件”（包含供货范围内）通过以太网10/100 Base-T通讯接口对监测器组态

• 一路专用转速和键相通道，支持涡流探头、磁阻发讯器、以及接近开关式传感器

• 三路缓冲传感器输出（包括转速信号），提供短路和抗电磁干扰保护。每个信号的缓冲输出通过BNC插头获取

• 连续监测与保护

• LCD显示屏显示振动幅值、设定值、以及转速

• 两个加速度振动输入可同步采样，便于高级诊断分析

• 关键测量值（通频峰值、峰-峰值、通频RMS有效值、等效峰值、通频积分峰值、转速）实时报警组态

• LED指示灯显示监测器状态

• 用于通道旁路、组态锁定、以及复位的接点输入

• 可选配Modbus®以太网通讯

演示套件推荐

2300/20_KIT-003

• 1 - 2300/20监测器

• 1 – 6英尺（1.8米）屏蔽以太网电缆

• 2 – 加速度传感器

• 2 – 16英尺（4.8米）加速度传感器电缆



单独订购的部件：

106M7607-01 电源：110/220 VAC转24 VDC，DIN导轨安装（电源功率30瓦，工作温度-25°C ~70°C）



2300/20技术规格：



输入/输出



电源输入

• DC输入：18~36VDC，最大7.5W



支持2路地震式振动通道

• 支持ICP加速度传感器：

带通变量：0.2 Hz高通，20 kHz低通

灵敏度范围：5到575 mV/g

量程范围：2到80 g峰值

偏置电压范围：-12VDC

可组态OK电压上限：-0.25到-22 V（高于OK电压下限）

可组态OK电压下限：-0.25到-22 V（低于OK电压上限）

恒流源供电电流：3.3 mA ± 5%

开路电压：-21到-24 VDC

精度：满量程的±1%

支持自定义加速度传感器（2线或3线）

每个通道独立的24位AD转换



转速/键相输入

支持以下键相传感器

涡流探头

接近开关

磁阻发讯器

支持每转多事件和单个事件比率，转速输入高达20 kHz

阈值电压分辨率：0.1VDC

涡流传感器

供电电压：-22.8到–25.2 VDC

最大额定电流：15 mA

短路电流：15.1到23.6mA

精度：量程范围的±1%

输入阻抗：3线制电压模式，10 kΩ

转速范围：1到120,000 RPM

接近开关

供电电压：-10到-24 VDC

非Ok电压下限：-2.75 ±0.05 V

转速范围：1到120,000 RPM

磁阻发讯器

输入电压高达±125V（250Vp-p）

转速范围：200到120,000 RPM



接点输入

监测器提供三个带接线端子的接点输入：第一个用于组态锁定、第二个用于报警复位功能、第三个用于监测器报警/继电器抑制。

• 动作：0到10 kΩ

• 不动作：150 kΩ到无限大



按钮输入

• 外部按钮复位报警和继电器

• 一个嵌入式按钮具有3种功能：

  • 显示以下监测器信息：

• §用户账户/密码

• §IP地址

• §固件/硬件版本

  • LCD对比度调节

  • 复位以下缺省设置：

• §用户账户名

• §密码

• §网络组态



公共端COM与机壳接地GND之间的跳线

• 2针端子接口把公共端COM和机壳接地连接在一起

• 通过一个端子公共端COM可选择性地单独与系统地相连



缓冲输出

• 监测器上有三个通过BNC插头的缓冲输出



继电器输出

• 两个干接点继电器输出

• 可设置为常带电或常失电

• 无输出反馈检测

• 非危险区继电器电路技术规格：

• 类型：单刀双掷

• 密封：环氧树脂密封

• 接点寿命：100,000次循环@ 5安250 VAC，200,000次循环@ 1安24 VDC

• 绝缘阻抗：最小1000 MΩ @ 500 VDC

• 继电器闭合接点电阻：最大1 Ω

• 继电器打开接点电阻：最小1 MΩ

• 最大开关电压：250 VAC /250 VDC

• 最大切断电流：6 A @ 250 VAC /6 A @ 24 VDC

• 最大工作容量：1500伏安/150瓦

• 危险区继电器电路技术规格：

• 最大开关电压与电流：6A @24VAC / 5A @30VAC / 5.8A @24VDC / 4A @30VDC

4-20mA输出

• 两路4-20mA输出

• 4-20mA输出值与所对应的测量值量程范围成正比

• 通过组态软件可为通道1或通道2的任何变量设置4-20mA输出

• 输出电压：负载范围内0到+12Vdc

• 负载电阻：0到600Ω

• 分辨率：0.3662uA

• 精度：工作温度范围内1%

• 刷新速率：100ms

• 2mA箝位电流

• 无输出反馈检测



LED指示灯

• OK：表示监测器正常工作

• 保护故障：表示某个问题妨碍的系统正常工作

• 用户禁止：表示有意将继电器设置为禁止操作

• 继电器状态：表示继电器是否已经动作

• TX/RX：表示以太网状态和监测器与远方软件通讯

• 转速通道状态

• 通道报警状态

• 警告LED：任何通道处于警告状态时点亮

• 危险LED：任何通道处于危险状态时点亮



LCD

LCD显示屏可用来查看机器转速、振动值、设定值、以及组态信息。





通讯





以太网

• 10Base-T和100Base-TX以太网IEEE802.3
• RJ-45口10Base-T/100Base-TX以太网电缆
• 电缆长度：最大100米（328英尺）



环境限制



工作温度：

• -30 °C到+65 °C

储存温度：

• -40 °C到+85 °C

湿度：

• 最大95%，不结露

实时时钟电池寿命：

• 通电：38年@ 50°C
• 不通电：12年@ 50°C



合规与认证



通用及电气安全

UL标准编号No. 61010-1（第3版）

CAN/CSA C22.2 No. 61010-1-12

2006/95/EC低电压标准

EN61010-1: 2010

欧洲共同体导则

2006/95/EC低电压

电磁兼容EMC标准

EN61000-6-2工业环境抗扰度

EN61000-6-4工业环境电磁辐射

EN61326-1用于测量、控制、及试验室电气设备电磁兼容性要求

欧洲共同体导则

EMC导则2004/108/EC



危险区批准



机构批准选项（02）

CSA，加拿大与美国

Class I，Division 2/Zone 2

ATEX：II 3G Ex nA nC [ic] IIC T4 Gc

IECEx：Ex nA nC [ic] IIC T4 Gc

本质安全参数：

对于涡流传感器：

Uo：24VDC；Io：46mA；Co：200nF；Lo：1mH

对于加速度/Velomitor传感器：

Uo：24VDC；Io：3.3mA；Co：200nF；Lo：1mH

如需获取更多认证及机构批准信息，请与我们联系。





物理参数

外形尺寸（宽x 深x 高）

127毫米x 127毫米x 76.2毫米

重量

1.03公斤

安装

面板安装或DIN导轨安装（含导轨卡座）
