INA-081





 电涡流传感器常见用途：



汽轮机 TST测量                     ：轴振、转速/零转速、偏心、键相、超速保护测量

水轮机振摆监测                      ：摆渡、转速、键相

风机、压缩机、水泵振动监测      ：轴振、转速、键相、轴向位移



IN-08X /INA-08X 一体式非接触传感器（量程在1.5mm范围内）组成

探头     IN-08X /INA-08X

前置器  内置（一体化）

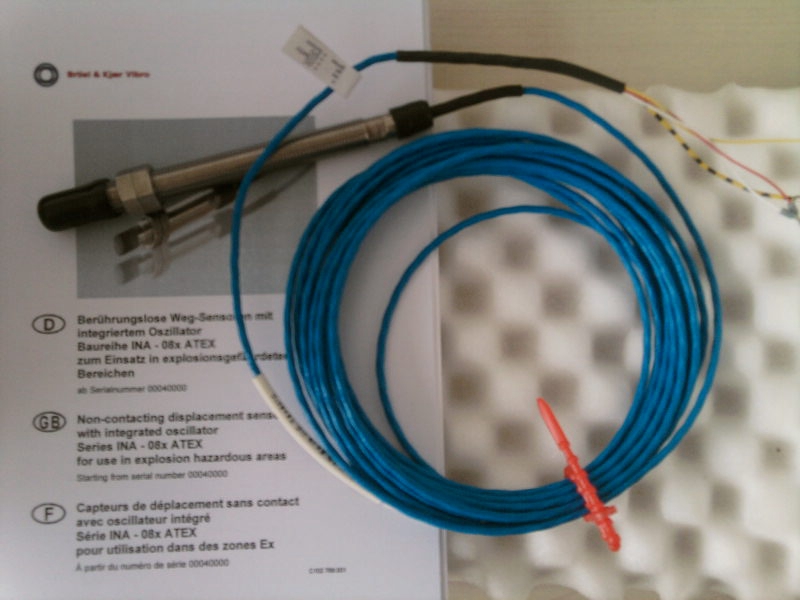

INA-081一体式非接触传感器 全螺纹



接线方法



红色线……DC（-24V电源）

黄色线……SIG（信号线)

白色线……COM（公共端）

黄黑线……SHIELD(屏蔽线）











技术指标：



灵敏度：8mV/µm（200mV/mil）

量程：1.5mm

灵敏度误差：±5%（室温）

±10%（整个工作温度范围内）

线性度：±1%（室温）

±7%（整个工作温度范围内）

工作温度：0℃~125℃

探头直径：7.5mm

电源：-24V（-18V~-26VDC）＜30mA电流

允许传输信号电缆长度：1000米





选型指南：



IN-08X-【A】-【B】-【C】-【D】-【E】

常温应用：0-125℃

A：

通条螺纹…………………………………081

反装………………………………………083

右直角（不适用于防爆环境）…………084

带接线接头………………………………085

B：

M10X1-6g安装螺纹……………………3

3/8“-24UNF-2A安装螺纹……………4

C：探头体长度

70（最小），80、90……250mm（最大）……XXX

常用70mm和110mm两种（M10X1螺纹）

D：电缆长度

（IN-085或INA-085）………00

电缆长度（5米）……………50

E：特殊要求

无……0

有……1





选型指南：



INA-08X-【A】-【B】-【C】-【D】-【E】

防爆应用：EEx ib IIC T4……T6（最高使用温度115℃）

A：

通条螺纹…………………………………81

反装………………………………………83

右直角（不适用于防爆环境）…………84

带接线接头………………………………85

B：

M10X1-6g安装螺纹……………………3

3/8“-24UNF-2A安装螺纹……………4

C：探头体长度

70（最小），80、90……250mm（最大）…………XXX

常用70mm和110mm两种（M10X1螺纹）

D：电缆长度

（IN-085或INA-085）………00

电缆长度（5米）……………50

E：特殊要求

无……0

有……1





B&K VIBRO德国申克 电涡流位移传感器1.5mm量程范围。 一体化电涡流传感器。
IN-081 IN-083 IN-084 IN-085





B&K VIBRO德国申克 电涡流位移传感器1.5mm量程范围。 一体化电涡流传感器，防爆传感器。
INA-081 INA-083 INA-085
