DS-105X 2mm量程 （已停产）
电涡流传感器常见用途：
汽轮机 TST测量 ：轴振、转速/零转速、偏心、键相、超速保护测量
水轮机振摆监测 ：摆渡、转速、键相
风机、压缩机、水泵振动监测 ：轴振、转速、键相、轴向位移
DS系列分离式传感器探头、前置器、延长电缆构成电涡流传感器（系统）。探头本体电缆与延长电缆长度相加要与前置器要求的电缆总长相等（输入端）。
DS-105X系列 分离式非接触传感器 全螺纹 防爆（量程在2mm范围内）
接线方法
红色线……DC（-24V电源）
黄色线……SIG（信号线)
白色线……COM（公共端）
技术指标：
灵敏度：8mV/µm（200mV/mil）
量程：2mm
灵敏度误差：±5%（室温）
±10%（整个工作温度范围内）
线性度：±1%（室温）
±7%（整个工作温度范围内）
工作温度：
探头：-30℃~180℃
延长电缆：-50℃~200℃
前置器：-30℃~70℃
探头直径：7.9mm
电源：-24V（-18V~-26VDC）＜30mA电流
防爆等级：EEx ib II T68
允许传输信号电缆长度：1000米
选型指南：
例：前置器输入端总电缆长度要求5或10米，探头本体电缆与延长电缆之和必须为5米或10米，可以有三种相组合：
（1）探头本体电缆0.5米，延长电缆4.5米或9.5米
（2）探头本体电缆1米，延长电缆4米或9米
（3）探头本体电缆5米或10米，此时无需延长电缆
B&K VIBRO德国申克 电涡流传感器2mm量程范围，放爆防腐蚀传感器
DS-1051 DS-1052 DS-1053 DS-1054

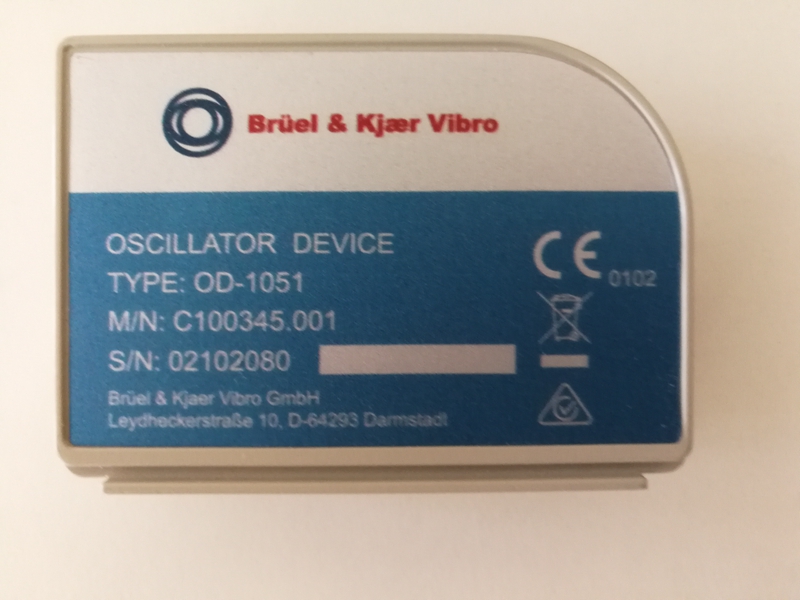

前置器：OD-1051 OD-1053
延伸电缆：EC-1001 EC1002 EC-1003

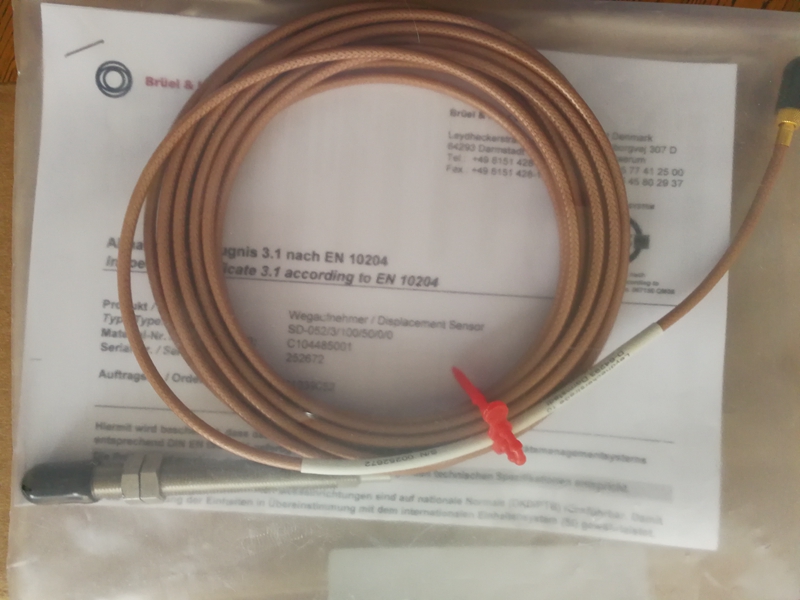

探头DS-1051
DS-1051-【A】-【B】-【C】-【D】-【E】
A：安装螺纹
M10×1-6g………………………………………………03
3/8“-24UNF-2A………………………………………04
B：探头体长度
标准长度
45mm………………………………………………………045
75mm………………………………………………………075
105mm……………………………………………………105
特殊长度
135mm……………………………………………………135
165mm……………………………………………………165
195mm……………………………………………………195
225mm……………………………………………………225
255mm……………………………………………………255
C：探头本体电缆
0.5米…………………………………………………005
1米……………………………………………………010
5米……………………………………………………050
D：电缆铠装
不带铠装………………………………………………1
不锈钢铠装……………………………………………2
聚四氟乙烯铠装………………………………………3
E：特殊要求
没有……………………………………………………9
探头DS-1052
DS-1052-【A】-【B】-【C】-【D】
A：安装螺纹
M10×1-6g………………………………………………………03
3/8“-24UNF-2A………………………………………………04
B：探头体长度
75mm………………………………………………………………075
C：探头本体电缆
1米………………………………………………………010
5米………………………………………………………050
D：电缆铠装
波形管铠装A…………………………………………………………4
波形管铠装B…………………………………………………………5
探头DS-1053
DS-1053-【A】-【B】-【C】-【D】-【E】
A：安装螺纹
M10×1-6g………………………………………………………03
3/8”-24UNF-2A………………………………………………04
B：探头体长度：
30mm……………………………………………………………030
C：探头本体电缆
1米……………………………………………………010
5米……………………………………………………050
D：电缆铠装
无铠装……………………………………………………1
聚四氟乙烯铠装…………………………………………3
E：特殊要求
没有………………………………………………………9
探头DS-1054
DS-1054-【A】-【B】-【C】-【D】-【E】
A：安装螺纹
M10×1-6g………………………………………………………03
3/8“-24UNF-2A………………………………………………04
B：探头体长度（34-150mm可选）
34mm…………………………………………………………034
C：探头本体电缆
1米…………………………………………………010
5米…………………………………………………050
D：电缆铠装
无铠装………………………………………………1
不锈钢铠装…………………………………………2
聚四氟乙烯铠装……………………………………3
E：特殊要求
没有…………………………………………………9
延伸缆
EC-【A】-【B】
A：铠装
无铠装…………………………………………1001
金属铠装………………………………………1002
聚四氟乙烯铠装………………………………1003
B：长度
4.0m……………………………………………………040
9.0m（只用于OD-1053）…………………090
9.5m（只用于OD-1053）…………………095
前置器
OD-【A】
A：类型
2mm量程，适用于DS1051/2/3/4传感器，
5米同轴电缆………………………………………1051
2mm量程，适用于DS1051/2/3/4传感器，
10米同轴电缆……………………………………1053
